Platine acier pour butée de quai TPU

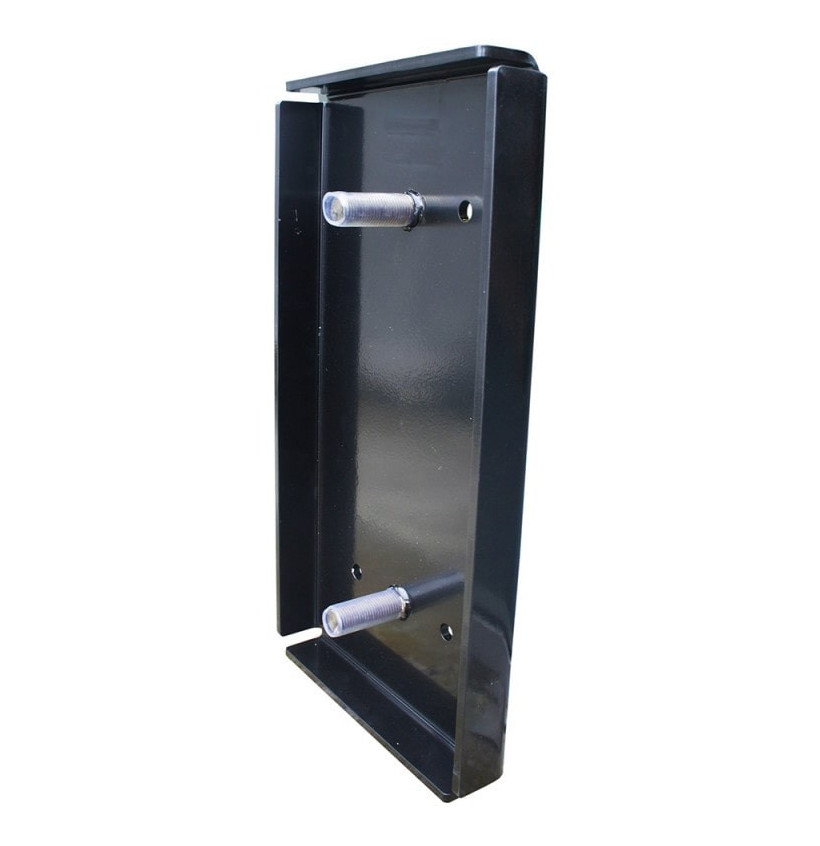

Platine de fixation en acier pour butée de quai polyuréthane RB500TPU – 500 × 275 mm

Vous installez une butée de quai RB500TPU en polyuréthane haute densité et vous voulez garantir une fixation propre, durable et mécaniquement cohérente ? Cette platine de fixation en acier renforcé haute résistance, au format 500 × 275 mm, est conçue pour recevoir précisément ce modèle de butoir, répartir les efforts d’impact et protéger votre structure béton ou métallique sur le long terme.

Elle transforme une simple fixation en interface mécanique fiable entre le camion, la butée et le bâtiment.

Une interface indispensable pour préserver la structure

Lorsqu’un camion recule, l’énergie est transmise à la butée, puis au mur. Sans platine, ces efforts sont concentrés localement autour des goujons, ce qui crée fissures, éclats de béton et arrachements.

La platine acier renforcé haute résistance agit comme une plaque de diffusion : elle répartit les contraintes sur une surface plus large, limite les pics d’effort et protège le support contre la fatigue mécanique.

C’est exactement ce qui permet de prolonger la durée de vie du quai, sans multiplier les réparations lourdes.

Des dimensions adaptées au butoir RB500TPU

Avec une hauteur de 500 mm et une largeur de 275 mm, cette platine couvre l’intégralité de la zone d’appui du butoir RB500TPU.

Cela garantit :

• une répartition homogène des charges,

• un appui stable sur toute la surface,

• l’absence de porte-à-faux ou de zones de flexion parasite.

Ce n’est pas une platine universelle approximative, c’est un support dimensionné pour ce modèle précis.

Un acier choisi pour encaisser, pas pour décorer

Le choix de l’acier renforcé haute résistance n’est pas esthétique, il est fonctionnel. Il permet à la platine :

• de ne pas se déformer sous compression,

• de ne pas se cintrer sous l’effet des chocs répétés,

• de rester plane pour conserver un appui constant de la butée.

Cette stabilité mécanique est essentielle pour que le butoir travaille correctement dans le temps.

Une fixation simple, mais dimensionnée pour l’effort

La platine dispose de 4 perçages pour boulons Ø 20 mm, ce qui permet une fixation solide sur béton, quai ou structure acier.

Les boulons ne sont pas inclus afin que vous puissiez choisir :

• la longueur adaptée à votre mur,

• le type d’ancrage (chimique, mécanique, traversant),

• la classe de résistance nécessaire selon vos contraintes.

Cette liberté évite les montages sous-dimensionnés.

Une installation possible en rénovation comme en création

La platine peut être vissée directement sur un mur existant, un quai neuf ou une structure métallique, ce qui la rend adaptée aussi bien aux chantiers de rénovation qu’aux constructions neuves.

Elle est livrée à l’unité, sans visserie, prête à être intégrée dans votre logique d’installation professionnelle.

Caractéristiques techniques

• Compatibilité : Butée polyuréthane RB500TPU

• Hauteur : 500 mm

• Largeur : 275 mm

• Matériau : Acier renforcé haute résistance

• Perçages : 4 trous (boulons Ø 20 mm requis)

• Installation : Mur, quai ou structure métallique

• Fixations : Non incluses

• Conditionnement : À l’unité, sans visserie

Foire aux questions

Est-elle obligatoire pour installer la butée RB500TPU ?

Non, mais elle est fortement recommandée pour protéger le support et garantir une fixation durable dans le temps.

Peut-elle être installée sur un quai déjà fissuré ?

Oui, elle est justement utile pour reprendre et répartir les efforts lorsque le béton est fragilisé.

Est-elle compatible avec d’autres butoirs ?

Elle est dimensionnée pour le modèle RB500TPU. Pour d’autres modèles, il faut vérifier les dimensions et entraxes.

Peut-elle être utilisée en extérieur ?

Oui, l’acier utilisé est conçu pour résister aux contraintes d’un environnement logistique extérieur.

Peut-on la démonter facilement ?

Oui, elle peut être déposée en cas de remplacement du butoir ou de modification de l’installation.
